产品简介

TMU-ZK工程塑料耐腐耐磨离心泵是按照国家标准设计,采用超高分子量聚乙烯工程塑料制作,既具有优异的耐腐性,又具有非常好的耐磨性和优良的抗冲击性能,能适应各种不同的工况条件的泵,如输送酸、碱性清液或料浆、腐蚀性矿浆,污水等。该泵既耐腐蚀又耐磨损,使用范围十分广泛,特别适用于含固量高的腐蚀性介质(含固体颗粒的重量浓度≤20%,固体颗粒直径≤1.0mm),该泵的适用温度≤95℃材料改进可达:120℃。

产品优点

1、强大的耐磨性:过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造,超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首,比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍,是碳钢、不锈钢耐磨性的7-10倍。
2、强大的耐冲击性:超高分子量聚乙烯的冲击强度位居通用工程塑料之首,是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍,且能在零下196℃下保持稳定,这是其它任何塑料所没有的特性。
3、优良的耐腐蚀性:该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂,安全可靠,无毒素分解:该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定,因此亦适合在食品行业使用。
4、耐腐耐磨,一泵多用,酸碱类清液料浆均适用。
5、泵体为钢衬超高分子量聚乙烯结构,衬里厚度为8~20mm,该泵应用了衬塑****技术,和其它同类泵相比较,具有衬里层抗热变形性能好,耐开裂,防脱落,使用温度高等优势。
6、密封:K型动力密封和机械密封。
7、适用介质:浓度80%以下硫酸,50%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。

适用范围

1、硫酸磷肥业:稀酸、母液、污水、海水、氟硅酸,磷酸料浆等介质的输送。
2、有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。
3、化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
4、氯 碱 业:盐酸、液碱、电解液等。
5、水处理业:纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6、钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7、湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。
8、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送。

材质对比

选型原则:
     1.选择衬层材质时,化学适应性是****原则,如果耐磨性好,耐化学性不合适,也不能选;(客户如需选型,请与本公司技术部联系,****在专业人员的指导下选型。)
2.耐磨适应性必须服从于化学适应性,在以上的基础上,再考虑产品的经济性,因此TMU型泵的选用,须遵循耐化学性、耐磨性、经济性,三位一体、三者统一的原则。

 材质优缺点


编号材料优点缺点
1微晶玻璃耐磨性极好难成型,难加工
2硅化硅耐腐耐磨性均很好价高,较脆,易碎,低温冲击易开裂
3耐磨陶瓷耐腐耐磨性均很好价格适中,较脆,易碎,低温冲击易开裂
4不锈钢合金高温时耐磨性明显优于超高分子量聚乙烯造价相对较高,耐腐性较差
5超高分子量聚乙烯耐腐耐磨性均较好当温度较高的(温度>85℃),磨蚀较严重的岗位,
如高温浸出,耐磨性明显下降
6氟塑料耐强酸碱液体当温度较高的(温度>120℃),磨蚀较严重的岗位,
如高温浸出,耐磨性明显下降

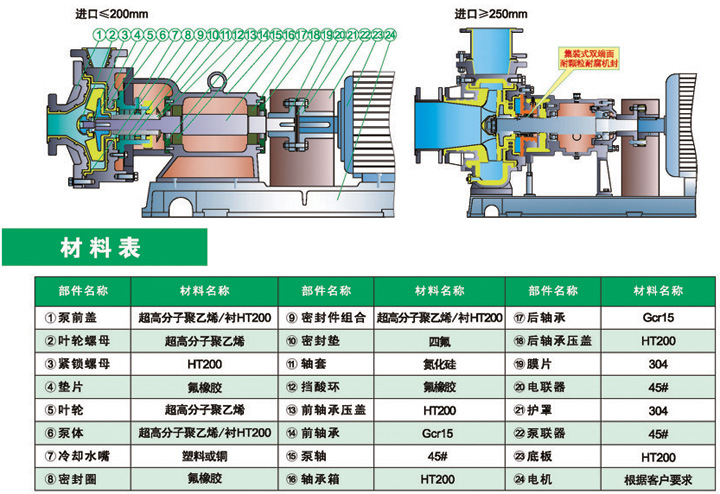

结构图纸


性能参数

规格型号流量
m3/h
扬程
m
进口
mm
出口
mm
气蚀余量
m
转速
r/min
功率
kw
重量
Kg
TMU-ZK40-205224032329003100
1020
1218
TMU-ZK40-305324032329004105
1030
1227
TMU-ZK50-2012225040329004130
2020
2517
TMU-ZK50-3012325040329005.5150
2030
2528
TMU-ZK65-20201365503.529005.5150
3020
3518
TMU-ZK65-30203265503.529007.5150
3030
3518
TMU-ZK65-50205265503.5290015280
3050
3547
TMU-ZK65-80158265504.5290018.5450
2580
3572
TMU-ZK80-35303780653.5290015260
4535
5530
TMU-ZK80-20352280654290011250
5020
6017
TMU-ZK80-30353280653.5290015250
5030
6025
TMU-ZK80-50355280654290018.5280
5050
5545
TMU-ZK80-80358280655290018.5540
5080
6072
TMU-ZK100-355037100804290018.5345
6035
8030
TMU-ZK100-505052100804290022380
6050
7045
TMU-ZK100-407045100804290030440
10040
11035
TMU-ZK125-2870321251005290030400
14028
15022
TMU-ZK150-30120341501254145045840
25030
30026
TMU-ZK200-25240282001505.51450751180
40025
50020
TMU-ZK200-32240392001505.51450751180
40032
50026
TMU-ZK250-32480352502007.414501321680
80032
96028
TMU-ZK250-50480532502007.61450200
80050
96046
TMU-ZK300-32760353002509.51450200
120032
144028
TMU-ZK300-50760533002509.61450315
120050
144046
TMU-ZK350-321100353503506.71450250
160032
192027
TMU-ZK350-501100533503506.71450400
160050
192045
TMU-ZK400-301000354003506.29802804000
150030
200023
TMU-ZK500-203000255005007.17353505200
360020
380018
TMU-ZK500-501600605004507.19805005000
250050
182525
TMU-ZK600-202500276005006.45853156500
240017
360020
TMU-ZK600-304000336005007.27357506500
450030
500026
TMU-ZK600-502500556005006.47357506500





资料下载
PDF
下载产品PDF图册资料 PDF下载

文件大小:4.12M
